כיצד יכול מבנה הפלדה של תחנת הרכבת לקצר את לוחות הזמנים של הבנייה מבלי להתפשר על הבטיחות?

תקציר המאמר

בניית תחנה היא רק לעתים רחוקות "רק בניין". זהו צומת תחבורה חי שחייב להישאר בטוח, קריא ונוח בזמן הטיפול עומסי קהל כבדים, רעידות, רעש, מזג אוויר משתנה ותאריכי מסירה צפופים. זו הסיבה שבעלים רבים עוברים מבנה פלדה של תחנת הרכבת מערכות, במיוחד עבור מתחמי מתחם רחבים, חופות פלטפורמה וצורות גג ציוני דרך.

מדריך זה מפרק את נקודות הכאב הנפוצות ביותר בפרויקט (סיכון בלוח זמנים, אי ודאות בעלויות, גיאומטריה מורכבת, אילוצי זרימת נוסעים, ותחזוקה ארוכת טווח), ואז מראה כיצד פתרון פלדה מעוצב היטב - בשילוב עם ייצור במפעל והרכבת אתר ממושמעת - יכול להפחית את אי הוודאות מבלי לסחור בעמידות. תמצאו גם רשימות ביקורת, טבלאות השוואה ושאלות נפוצות לתמיכה בהחלטות מוקדמות ו הערכת ספקים.



מתאר של מה תלמד

  • אֵיךמבנה פלדה של תחנת הרכבתעיצובים מטפלים בטווחים גדולים, בעומסים דינמיים ובצורות אדריכליות מורכבות
  • איפה לוחות הזמנים מחליקים לרוב ואיך הכנה טרומית מפחיתה את החשיפה הזו
  • איזו מערכת מבנית מתאימה למתחמים, חופות וחיבורים בין-מודאליים
  • אילו שלבי תיעוד ובדיקה מונעים עיבוד חוזר יקר
  • איך לחשוב על קורוזיה, הגנה מפני אש ותחזוקת מחזור החיים מהיום הראשון

מה בדרך כלל משתבש בפרויקטי תחנות

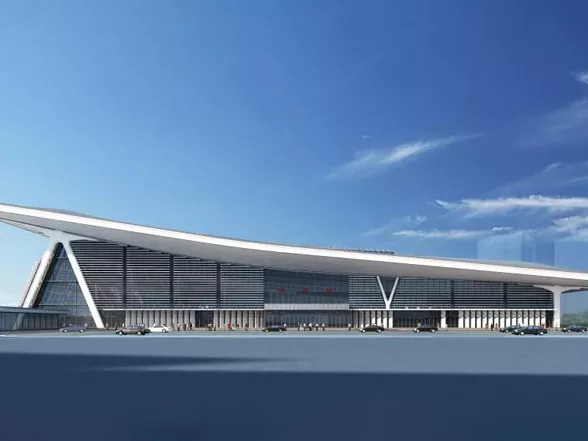

Train Station Steel Structure

פרויקטים של תחנות הם "מגבלה גבוהה" מטבעם: זרימת הנוסעים חייבת להיות אינטואיטיבית, טווחי מבנה חייבים להישאר ברורים לקווי הראייה איתור דרכים, ובנייה מתרחשת לעתים קרובות לצד מסלולים פעילים. התוצאה היא קבוצה מוכרת של נקודות כאב:

תזמן דחיסה שהופכת לא בטוחה
  • החלטות עיצוב מאוחרות מעוררות תכנון מחדש של גיאומטריית הגג, התומכים והניקוז
  • חיתוך ואלתור באתר מגבירים את אירועי הבטיחות ואת כשלי הבדיקה
  • חלונות תפעול מסילה מגבילים את זמן העגורן והמשלוחים
תנודתיות בתקציב והזמנות שינוי
  • פרטי חיבור לא ברורים גורמים לצמיחת טונאז' פלדה באמצע הזרם
  • התנגשויות בין המבנה, חבר הפרלמנט האירופי והחזית מובילות לעיבוד מחדש
  • עבודות זמניות ועלויות ניהול תעבורה זוכות לזלזל
מתעלמים מהתחזוקה לטווח ארוך עד שהיא כואבת
  • ציפויים ופרטי ניקוז אינם מיועדים לתנאי חשיפה אמיתיים
  • הגישה לבדיקה קשה לאחר כניסת התקרה והחיפוי
  • רטט, לחות וכימיקלים לניקוי מאיצים בלאי

מפת נקודת כאב לפתרון

נקודת כאב סיבת שורש אופיינית תיקון ממוקד מבנה פלדה
החלקות לוח זמנים מאוחרות יותר מדי ייצור בשטח וממשקים לא בטוחים חברים מתוצרת המפעל, חיבורים סטנדרטיים ורצף הקמה ברור
תומכים בכנסייה צפופה טווחים קצרים מאלצים יותר עמודות מסבכים רחבים או מסגרות חלל כדי לשמור על מחזוריות פתוחה
עבודה מחדש מהתנגשויות תיאום דו מימדי ומוצרים מקוטעים דוגמנות תלת מימד מתואמת ופתחים ושרוולים מאושרים מראש
כשלים בקורוזיה וציפוי ניקוז, פירוט וחשיפה לא נלקח בחשבון מערכת ציפוי נכונה בתוספת "ללא מלכודות מים" פירוט ותכנון גישה

מדוע פלדה מתפקדת היטב עבור רכזות רכבת

מכשיר מהונדסמבנה פלדה של תחנת הרכבתפופולרי מסיבה אחת פשוטה: הוא פותר מספר בעיות בבת אחת. פלדה מאפשרת טווחים ברורים ארוכים, סובלנות ייצור צפויה והרכבה מהירה יותר - במיוחד כאשר העיצוב מותאם להרמה וחיבורים מוברגים.

  • חופש רחבלאולמות המתנה, מתחמים וחופות ללא יער עמודים
  • דיוק במפעלשמפחית את אי הוודאות באתר ועוזר לבדיקות לעבור חלק יותר
  • גמישות בשלביםכך שאתה יכול לבנות סביב תפעול רכבות, נתיבי נוסעים והיערכות מוגבלת
  • ביטוי אדריכליעבור קווי גג מעוקלים או ציוני דרך מבלי להכריח טפסות מסובכות
  • מערכות הניתנות לשדרוגשבו ניתן לתכנן הרחבות עתידיות וחיבורי שיפוץ מוקדם

אם אתה מכוון לתחנה שמרגישה פתוחה, בהירה וקלה לניווט, הפלדה גם משחקת יפה עם מעטפות מודרניות - זכוכית, לוחות מתכת, תאורת יום ו-MEP משולב - כאשר ממשקים מוגדרים בבירור.


בחירת המערכת המבנית הנכונה

לא כל אלמנט תחנה צריך את אותו היגיון מבני. מתחם מרכזי עשוי לדרוש טווח ברור דרמטי, בעוד חופות פלטפורמה עשויות לדרוש לתת עדיפות לחזרה, מהירות והחלפה קלה. השתמש בטבלה למטה כדי להתאים את המערכת לסדרי העדיפויות שלך.

אפשרות מערכת איפה זה הכי מתאים הטבות לבעלים זהירות
מסגרת פורטל אולמות קטנים יותר, מבני שירות, כרכים משניים זקפה חסכונית, מהירה, פשוטה עשוי להוסיף עמודות אם הטווחים יגדלו מדי
מסבך ארוך גגות מתחם, אולמות העברה, חופות חתימה שטח פתוח, שימוש יעיל בחומרים לטווחים גדולים צריך תיאום חזק עבור MEP, תאורה ותחזוקה
מסגרת חלל או רשת גיאומטריות גג מורכבות ואזורי כיסוי רחבים חלוקת עומס אחידה, תומך בצורות אקספרסיביות יותר צמתים וחיבורים לניהול ב-QA
קשת פלדה או היברידית אולמות מפורסמים ומרווחי חופה ארוכים זהות ויזואלית חזקה, יכולת טווח טובה אילוצי הובלה לחברים גדולים ותכנון הקמה מיוחד

חזקמבנה פלדה של תחנת הרכבתהרעיון אינו "מערכת אחת בכל מקום". זהו שילוב חכם המכבד את זרימת הנוסעים, גישה לבנייה ותחזוקה עתידית.


תהליך אספקה ​​מוכח בשטח

בנייה מהירה יותר לא נובעת ממהר; זה נובע מהסרת אי הוודאות. להלן זרימת עבודה שבעלים רבים משתמשים בהם כדי לשמור על פרויקטים של תחנות צפוי תוך עמידה ביעדי מסירה שאפתניים.

  1. הגדר מגבלות תפעול מוקדםכגון חלונות החזקת רכבת, אזורי אי-הכללת עגורנים, ומסלולי נוסעים מחדש.
  2. נעילת "ממשקים" מבנייםכולל שבילי ניקוז גגות, מפרקי התפשטות, קווי הצמדת חזית ומסדרונות MEP.
  3. עיצוב להרכבהעל ידי מזעור חלקים ייחודיים, סטנדרטיזציה של דפוסי ברגים ותכנון הרמה סביב ציוד זמין.
  4. לייצר עם עקיבותבאמצעות מספרי חום, יומני ריתוך, רישומי ציפוי ובדיקות מידות.
  5. הרכיבו מראש צמתים קריטיים(כאשר זה אפשרי) כדי להסיר סיכון גיאומטריה מורכבת לפני שהיא מגיעה לאתר.
  6. זקוף ברצף מדורגששומר על הפרדה ציבורית בטוחה ומאפשר הזמנה חלקית.
  7. סגור עם תחזוקהכולל נקודות גישה, מסלולי בדיקה ותכנון חלקי חילוף.

כאשר זרימת עבודה זו מבוצעת היטב, בעלי תחנות בדרך כלל רואים פחות הפתעות: פחות התנגשויות, פחות "תיקוני שטח" ופחות עיצוב של הרגע האחרון שינויים שמתגלגלים לפעילות הרכבת.


בקרת איכות שמגינה למעשה על התקציב שלך

בקרת איכות היא לא תיאטרון של ניירת - זה ההבדל בין זקפה חלקה לשבועות של עבודה מחדש. עבור אמבנה פלדה של תחנת הרכבת, תוכנית האיכות שלך צריכה להתמקד בפריטים שגורמים לרוב לעיכובים.

רשימת בדיקה לתחנת פלדה

  • דיוק מידותשל חברים ראשוניים, במיוחד בנקודות חיבור ובמושבים מיסבים
  • מוכנות לחיבורכולל יישור חורים, ציוני ברגים ודרישות מומנט
  • אימות ריתוךמיושר לתקן שצוין ומתועד עבור מפרקים קריטיים
  • עובי ציפוי וכיסויעם תשומת לב מיוחדת לקצוות, לפינות ולמשטחים נסתרים
  • התאמת ניסיוןעבור צמתים מורכבים ומכלולים מעוקלים לפני המשלוח
  • הגנה על אריזה והובלהלמניעת נזקי ציפוי ועיוותים

כלל מעשי: אם קל לתקן פגם במפעל, יהיה יקר לתקן אותו במקום — במיוחד לצד פעולות מסילה אקטיביות.


תכנון עמידות ותחזוקה

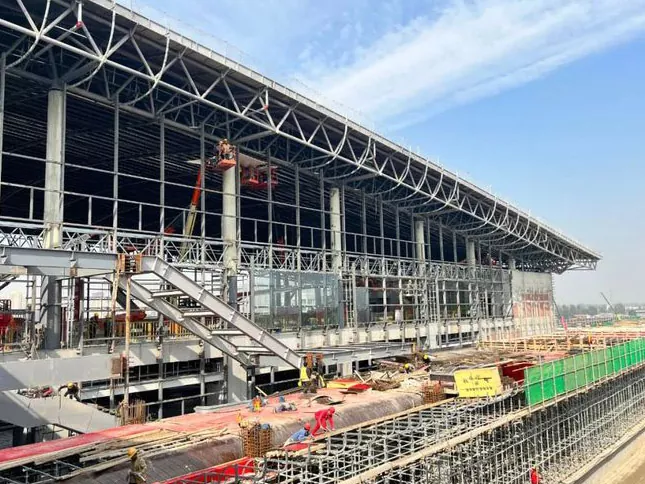

Train Station Steel Structure

התחנה שאתה מוסר היא לא התחנה שתפעיל בשנה עשר. מזג אוויר, תנועה רגלית, ניקיון, רטט ומיקרו-תנועות כולם מסתכמים. עמידמבנה פלדה של תחנת הרכבתהתוכנית מסתכלת מעבר לכוח הראשוני ושוקלת כיצד הבניין ייבדק, יתוקן, ומעודכן.

מהלכי עיצוב שמפחיתים כאבי ראש במחזור החיים

  • פירוט לניקוזכך שהמים לא יכולים להתאגר על צלחות, בתוך קטעים חלולים או מאחורי ממשקי חיפוי
  • בחר ציפויים למציאותהתאמת לחות, חשיפה למלח, מזהמים תעשייתיים ושגרות ניקוי
  • תוכנית גישהלבדיקות סביב צמתים, מיסבים, מרזבים ומפרקי התפשטות
  • חשבון לתנועהעל ידי יישור חיבורי התפשטות עם חיבורים אדריכליים והגנה על ממשקי איטום
  • הפוך אלמנטים להחלפה ניתנים להחלפהבמיוחד לוחות חופה, קורות מקומיות וחיבורים לא ראשוניים

אם קיבלת בירושה תחנה עם הפתעות קורוזיה, אתה כבר יודע את הלקח: עמידות היא רק לעתים רחוקות על "יותר חומר". זה בערך הפרטים הנכונים במקומות הנכונים.


כיצד להעריך שותף למבנה פלדה

הספק הטוב ביותר אינו רק יצרן; זה שותף שמבין את אילוצי ההובלה, רצף ההקמה, ציפיות הבדיקה ו המציאות של בנייה ליד קווי רכבת חיים. כאשר בעלים רשימת שותפים עבור אמבנה פלדה של תחנת הרכבת, קריטריונים אלה להפחית את הסיכון במהירות:

  • תמיכה הנדסיתשיכול להגיב במהירות לאופטימיזציה של צמתים ותיאום ממשק
  • יכולת ייצורעם בקרת תהליכים מתועדת, פלט יציב וזמני אספקה ​​ברורים
  • תיעוד הפרויקטכולל מעקב אחר חומרים, רישומי ריתוך/ציפוי, ומוצרים כפי שנבנים
  • תכנון אריזה ולוגיסטיקהשמכבדת תחבורה מגודלת, גישה לאתר ונקודות הרמה
  • ניסיון בגיאומטריה מורכבתכגון גגות מעוקלים, חופות צורה חופשית ומכלולים רחבים

לְדוּגמָה,Qingdao Eihe Steel Structure Group Co., Ltd.ידוע באספקת מערכות בנייה מפלדה על פני מגוון רחב של מתחמים יישומים ציבוריים ותעשייתיים. עבור פרויקטים של תחנות, שותף מוכשר צריך להיות מסוגל לתאם מסגרות ראשיות, מערכות גג ומתחם מתממשקים בצורה שתומכת בהרכבה צפויה ובשירות לטווח ארוך.


שאלות נפוצות

ש:האם מבנה פלדה של תחנת רכבת תמיד מהיר יותר מבטון?

א:לעתים קרובות זה מהיר יותר כאשר הפרויקט מיועד לייצור טרומי והרכבה. אם העיצוב מסתמך על שינוי שדה כבד או ממשקים לא ברורים, יתרונות המהירות יכולים להתכווץ. הרווחים הגדולים ביותר מגיעים בדרך כלל מייצור במפעל, חיבורים סטנדרטיים ותוכנית הקמה ברורה המותאמת לחלונות תפעול מסילה.

ש:איך תחנות פלדה מתמודדות עם קהל רב ועומסים דינמיים?

א:טעינת המונים, שיקולי רטט, התרוממות רוח על חופות ודרישות סיסמיות מטופלים בשלב התכנון המבני באמצעות גודל איברים מתאים, אסטרטגיות חיזוק ופירוט חיבור. עבור מתחמים, מערכות בטווח ארוך גם עוזרות לשמור על נתיבי מחזור פתוחים ולהפחית צווארי בקבוק סביב עמודים.

ש:אילו אזורי תחנות נהנים יותר מבניית פלדה?

א:אולמות המתנה רחבים, מתחמי העברה, חופות פלטפורמה ומאפייני גג בדרך כלל נהנים יותר מכל. פלדה שימושית גם להרחבות עתידיות, מכיוון שניתן לתכנן מפרצים או מחברים נוספים לתוך ההיגיון המבני המקורי.

ש:איך שולטים בסיכוני קורוזיה בסביבות לחות או חוף?

א:התחל עם פירוט "ללא מלכודת מים", ולאחר מכן בחר מערכת ציפוי המותאמת לרמת החשיפה. הוסף גישה מעשית לבדיקה ותיקון, הגן על קצוות פגיעים והבטח שנתיבי הניקוז יישארו נקיים. בקרת קורוזיה היא מערכת, לא בחירה של מוצר אחד.

ש:אילו מסמכים על בעלים לבקש לפני אישור ייצור?

א:לכל הפחות: שרטוטים מתואמים, פרטי חיבור, מפרטי חומרים, סובלנות ייצור, הליכי ריתוך וציפוי, נקודות ביקורת ונרטיב רצף הקמה. תיעוד ברור מפחית הפתעות בשער האתר.


השלב הבא

אם פרויקט התחנה שלך נלחם בתאריך מסירה קצר, גישה מוגבלת לאתר או קו גג אדריכלי בעל נראות גבוהה, מתוכנן היטבמבנה פלדה של תחנת הרכבתהגישה יכולה להפוך את האילוצים הללו למשהו שניתן לניהול.

רוצה סקירת קונספט מעשית או הצעה מבנית מותאמת תקציב המכבדת את דרישות ההדרגה והבדיקה שלך?צור איתנו קשרכדי לדון בהיקף התחנה שלך, ביעדי טווח, בסביבה ובסדרי עדיפויות בלוח הזמנים - אז בואו נמפה נתיב שניתן לבנות מתכנון ועד להפעלה.
